Zespoły wentylująco-filtrujące w pomieszczeniach czystych

Więcej niż tylko wprawianie powietrza w ruch

.

Wymagania stawiane zespołom wentylująco-filtrującym w technologii pomieszczeń czystych są wysokie

Specjalne pomieszczenia stwarzają specjalne wymagania. W przypadku pracy pomieszczeń czystych oznacza to czyste powietrze o dużej liczbie wymian, dostateczne ciśnienie, dokładna kontrola temperatury i poziomu wilgotności oraz niezmienna jakość powietrza. Spełnienie tych wymagań wymaga stosowania potężnych systemów wentylacji (zespołów wentylująco-filtrujących).

Zespoły wentylująco-filtrujące są stosowane do dostarczania ultraczystego powietrza do zakładów produkcyjnych i linii napełniających. Są one stosowane głównie w systemach sufitowych w pomieszczeniach czystych w zakładach wytwarzających układy scalone, napełniających butelki lub formujących tworzywa sztuczne, w branży farmaceutycznej i technologii mikrostrukturalnej. W takich zastosowaniach wszystkie elementy powinny idealnie współpracować z niezawodnymi i wytrzymałymi wentylatorami.

Zespoły te wykorzystują technologię filtra, a wentylator zapewnia niezbędną cyrkulację powietrza. Zapobiegają one również zanieczyszczeniu powietrza i uszkodzeniu lub zakłóceniom w przypadku wytwarzania wrażliwych produktów. Zespoły FFU firmy ebm‑papst są ponadto niezwykle ciche i spełniają ścisłe wymagania dotyczące ochrony przed hałasem w ramach produkcji w pomieszczeniach czystych.

FFU/EFU

Najlepsza wydajność w każdym szczególe

ProdDetails_Test

Wysoce wydajny wirnik

Wysoka wydajność

  • Aerodynamiczna optymalizacja
  • Profilowany kształt łopaty zapewniający maksymalną wydajność

Cicha praca

  •  O 6 do 7 dB niższy poziom emisji dźwięku w porównaniu ze standardem przemysłowym

Optymalne materiały

  • Wysoce wydajny wirnik wykonany z wytrzymałego, kompozytowego tworzywa sztucznego
  • Kompatybilne z pomieszczeniami czystymi
  • Klasa pożarowa HB lub 5 VA zgodnie z UL94
  • Alternatywny wirnik aluminiowy

Karta złącz

Łatwe podłączenie

  • 2 gniazda sieciowe RJ45, można stosować kable sieciowe CAT5
  • Zasilanie za pomocą wtyczki Wieland GST 18/3
  • Wersja z i bez wbudowanego włącznika zasilania

 Szybkie informacje

  • 2 diody LED sygnalizujące stan

Silnik Greentech EC

Wysoka wydajność

  • Wysoka wydajność energetyczna i niskie obciążenie termiczne

Niezrównane, niewielkie wymiary

  • Wirnik zamontowany bezpośrednio na wirniku silnika

Łagodna komutacja

  • Opatentowany proces zapewnia cichą i wydajną pracę
  • Wysoka, niesłyszalna częstotliwość cyklu

Długi okres żywotności

  • Komutacja bezszczotkowa
  • Izolowany system łożysk zapobiegający powstawaniu prądów łożysk
  • Łożyska niewymagające konserwacji
  • Żywotność łożyska L10h > 100 000 godzin dzięki
  • doskonałemu chłodzeniu silnika w strumieniu powietrza i nieznacznemu ogrzewaniu się silnika w Tu 23°C i dla znamionowej ilości FFU

Możliwość eksploatacji na całym świecie

  • Szeroki zakres napięć zasilania z aktywnym systemem PFC

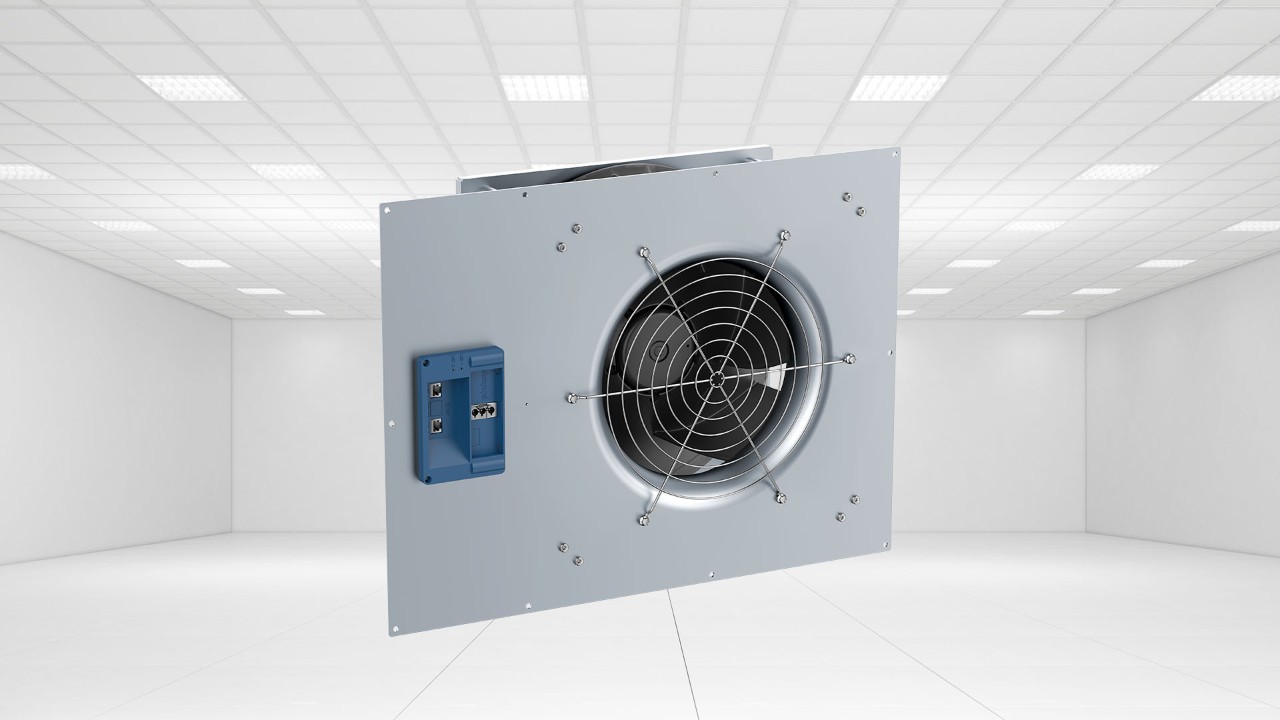

Moduł systemu wentylatora

Łatwy montaż

  • Gotowe do połączenia systemy testowane fabrycznie:
  • Wirnik odśrodkowy EC z przewodem i kartą złącz

lub

  • W pełni zmontowany moduł systemu wentylatora z płytą dyszy, płytą wspornikową silnika, 4 belkami profilowymi i kratką ochronną przedstawiony na ilustracji

Jakie rozwiązanie FFU chcesz kupić?

Czy to analogowe, czy cyfrowe, nasze różne interfejsy gwarantują, że każde połączenie jest proste, bezpieczne i szybkie.

Wejście kombinowane MODBUS / 0–10 V do sterowania cyfrowego lub analogowego z modułem MODBUS RTU lub potencjometrem

W przypadku zespołów wentylatorów z systemem MODBUS/0–10 V, wartość nastawy źródła można zmieniać w zakresie 0–10 V (nastawa fabryczna) do MODBUS RTU. Urządzenia tej serii można sterować zarówno sygnałem (analogowym) 0–10 V, jak i sygnałem MODBUS (cyfrowym).

  • Sterowanie prędkością jest możliwe z użyciem potencjometru lub źródła sygnału 0–10 V, np. kontroler przepływu laminarnego
  • Zdalne zapytania kierowane do dowolnego czujnika 0–10 V (np. ciśnienia) połączonych z wejściem analogowym 0–10 V wentylatora
  • Określanie nastawy prędkości z użyciem głównego urządzenia MODBUS RTU
dia_connect-modbus-analog

Funkcja automatycznego adresowania MODBUS / DCI dla pomieszczeń czystych

Wentylatory z interfejsem MODBUS/DCI można adresować za pomocą sygnału napięcia 15 V/24 V DC (styk inicjujący na styku 8 wtyczki RJ45).

Tylko urządzenie aktywowane stykiem inicjującym nasłuchuje komunikatów wysyłanych na adres urządzenia podrzędnego 247 i przyjmuje nowy adres MODBUS zapisany sterowaniem głównego urządzenia w tym adresie 247. Po pomyślnym zaadresowaniu urządzenia, jego przekaźnik stałoprądowy jest zarządzany, a sygnał styku inicjującego 15 V/24 V jest przesyłany do kolejnego modułu wentylatora w łańcuchu.

Ten wentylator jest następnie aktywowany sygnałem sprzętowym (styk inicjujący), a adresowanie jest kontynuowane w sposób opisany powyżej.

dia_connect-modbus-dci
EC-Control

Sterowanie EC

Sterowanie EC dla potrzeb parametryzacji i monitorowania niewielkich pomieszczeń czystych

ebm_11_usb_relaisbox_o_S

Skrzynka przekaźnikowa USB

Skrzynka przekaźnikowa USB do cyfrowego sterowania grupą i wyświetlania alarmów grupowych

.

usb_perspektive_schatten_o_S

USB-RS485

Podinterfejs USB RS485 STIXL firmy Hjelmslund

IMG_3_freigestellt_o_S

Terminal ręczny firmy vbk

Terminal ręczny firmy vbk z obsługą ebmBUS i MODBUS

.

IMG_2650-3_und_2682_2_o_S

Rozwiązanie monitorujące i sterujące

Rozwiązanie monitorujące i sterujące, zespół naścienny lub wbudowywane urządzenie szafkowe firmy vbk

ACC8_und_ACF200_o_S

Kontroler strefowy ACF300 i kontroler otoczenia w pomieszczeniu ACC8

Kontroler strefowy ACF300 i kontroler otoczenia w pomieszczeniu ACC8 ze złączem BMS firmy AirCare

LAN_Kabel_ret_o_S

Wachendorff / Weintek IoT-Gateway

Brama Wachendorff/Weintek IoT umożliwia tłumaczenie sygnałów MODBUS-RTU na (serwerowe) protokoły wyższego poziomu OPC-UA, MQTT i BACnet IP

RS485-Repeater_o_S

Wzmacniacz RS485

Wzmacniacz RS485 zwiększający liczbę urządzeń RS485 na segment RS485

LAN_Kabel_u_Bolt_o_S_k1

Transparentna brama

• Transparentna brama do łączenia urządzeń SPS/DDC obsługujących wyłącznie system MODBUS TCP.

”Wentylatory odśrodkowe do zespołów filtrująco-wentylacyjnych”


Korzystne, energooszczędne rozwiązania do zastosowań w pomieszczeniach czystych
