Unités de ventilation à filtre dans les salles blanches

Plus qu’un simple déplacement d’air

Les exigences en matière d’unités de ventilation à filtre sont élevées dans la technologie des salles blanches

Les salles spéciales s’accompagnent d’exigences spécifiques. Les opérations en salle blanche, par exemple, nécessitent un air pur avec un taux de renouvellement d’air élevé, une pression suffisante, un contrôle précis de la température et de l’humidité ainsi qu’une qualité d’air constante. Des systèmes de ventilation performants (unités de ventilation à filtre) sont nécessaires pour répondre à toutes ces exigences.

Les unités de ventilation à filtre permettent d’approvisionner en air pur les installations de production et de mise en bouteille. Elles sont surtout utilisées dans les systèmes de plafonds des salles blanches des usines de fabrication de puces, de mise en bouteille ou d’injection de plastique, dans l’industrie pharmaceutique ou dans la technologie des microstructures.

Dans tous ces cas d’utilisation, une interaction parfaite avec des ventilateurs fiables et durables est indispensable. Ces unités basées sur la technologie de filtration et des ventilateurs assurent le recyclage nécessaire de l’air, d’une part, et empêchent la contamination de l’air pouvant entraîner des dommages ou altérations lors de la fabrication de produits sensibles, d’autre part. En outre, les FFU d’ebm‑papst sont extrêmement silencieux et respectent donc les exigences de protection acoustique les plus strictes pour la production en salle blanche.

FFU/EFU

L’excellence technique dans les moindres détails

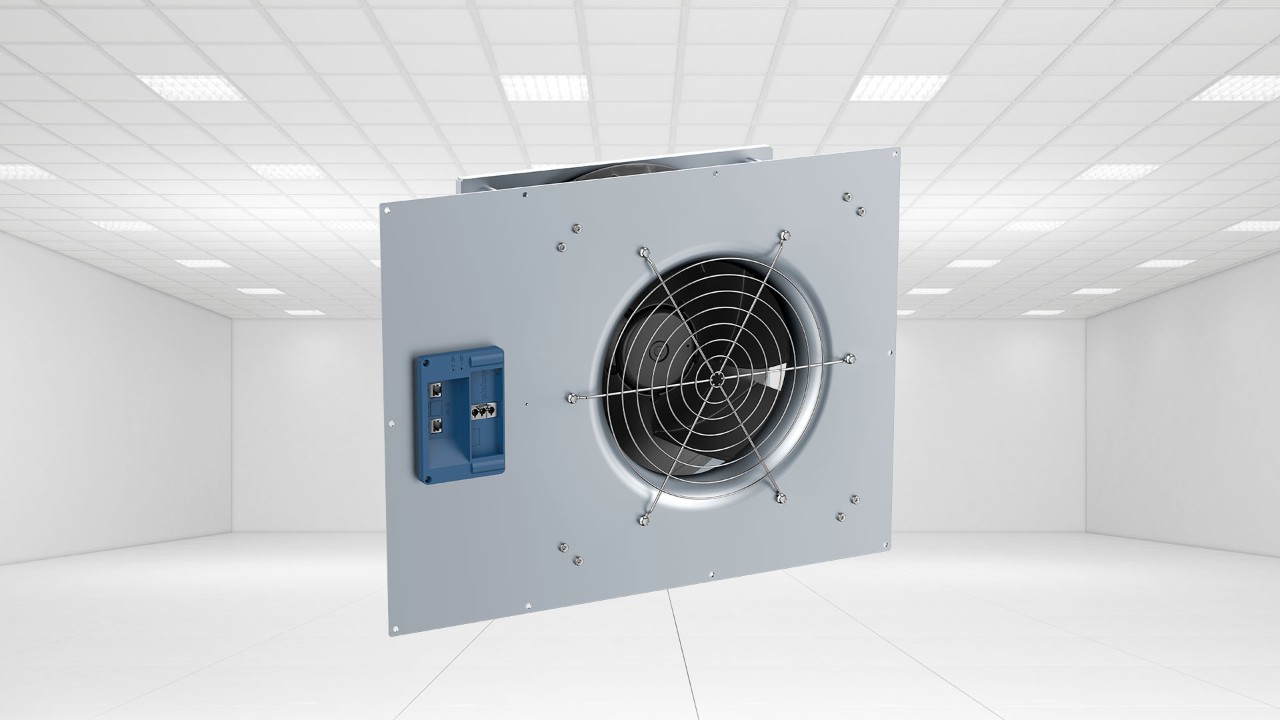

ProdDetails_Test

Roue ultra-performante

Rendement énergétique élevé

  • Aéraulique optimisée
  • Pales à géométrie profilée pour une efficacité maximale

Fonctionnement silencieux

  • Niveau sonore inférieur de 6 à 7 dB à la norme actuelle du marché

Matériaux optimaux

  • Turbine ultra-performante et résistante

Plastique composite

  • Compatibilité avec les salles blanches
  • Classe de feu HB ou 5 VA selon UL94
  • Turbine en aluminium, en variante

Panneau de raccordement

Connexion facile



  • 2 prises réseau RJ45, utilisation de câbles réseaux CAT5 possible
  • Tension d’alimentation via connecteur Wieland GST 18/3
  • Version avec ou sans interrupteur de réseau intégré

Information rapide



  • 2 LED pour la signalisation de l’état

Moteur EC GreenTech

Rendement énergétique élevé




  • Haute efficacité énergétique, charge thermique faible et compacité inégalée
  • La turbine est montée directement sur le rotor



Commutation souple




  • Processus breveté pour un fonctionnement à la fois efficace et silencieux
  • Fréquence d’impulsion élevée acoustiquement imperceptible



Longue durée de vie




  • Commutation sans balais
  • Système de paliers isolés permettant d’éviter les courants de palier
  • Paliers sans maintenance
  • Durée de vie des paliers L10h > 100 000 h grâce à un refroidissement efficace du moteur dans le flux d’air et à un faible échauffement du moteur
  • degré de turbulences 23 °C et volume d’air nominal du FFU



Utilisable dans le monde entier




  • Entrée large tension avec PFC active



Module de ventilation intégré

Montage facile




  • Systèmes prêts à être raccordés, testés en usine :
  • Turbine radiale EC avec câble et panneau de raccordement



ou




  • Module de ventilation intégré prêt à l’emploi incluant une plaque à buses, une plaque support de moteur, 4 supports profilés et une grille de protection, conformément à l’illustration



Quelle solution FFU choisir ?

Que votre solution soit analogique ou numérique, nos différentes interfaces rendent chaque connexion simple, sûre et rapide.

Entrée mixte MODBUS/0-10 V pour commande numérique ou analogique avec MODBUS RTU ou Poti

Dans les unités de ventilation avec entrée MODBUS/0-10 V, la source de la valeur de consigne peut-être modifiée de l’entrée 0-10 V (paramètre d’usine) à l’entrée MODBUS RTU. Cette série peut être commandée aussi bien par un signal 0-10 V (analogique) que par une entrée MODBUS (numérique).

  • Régulation de la vitesse possible avec potentiomètre ou n’importe quelle source 0-10 V, par exemple un contrôleur de flux laminaire
  • Interrogation à distance de n’importe quel capteur 0-10 V (p. ex. pression) connecté à l’entrée 0-10 V analogique du ventilateur
  • Réglage de la vitesse de rotation via n’importe quel MODBUS RTU maître
dia_connect-modbus-analog

Fonction d’adressage automatique MODBUS/DCI pour salle blanche

Les ventilateurs à interface MODBUS/DCI peuvent être actionnés via un signal de tension de 15 V/24 VDC (broche Init sur broche 8 de la fiche RJ45). Seule l’unité activée par la broche Init écoute les messages envoyés à l’adresse esclave 247 et accepte une nouvelle adresse MODBUS écrite par la commande maître à cette adresse 247.

Après l’adressage réussi d’une unité, son relais DC est allumé et la broche Init 15 V/24 V est transmise au module de ventilateur suivant sur la chaîne.

Ce ventilateur est alors activé par le signal matériel (broche Init), et l’adressage se poursuit comme décrit précédemment.

dia_connect-modbus-dci
EC-Control

Contrôle EC

pour le paramétrage et la surveillance des petites salles blanches

ebm_11_usb_relaisbox_o_S

Boîte relais USB

pour la commande de groupe numérique et l’affichage d’alarme de groupe

usb_perspektive_schatten_o_S

USB-RS485

Sous-interface STIXL de Hjelmslund

IMG_3_freigestellt_o_S

Terminal portable de l’entreprise vbk

avec support BUS et MODBUS d’ebm



IMG_2650-3_und_2682_2_o_S

Solution de surveillance et de commande

Appareil mural ou appareil pour montage en armoire de vbk

ACC8_und_ACF200_o_S

Contrôleur de zone ACF300 et contrôleur de l’environnement de la salle ACC8

avec connexion BMS avec AirCare

LAN_Kabel_ret_o_S

Passerelle IoT Wachendorff/Weintek

pour traduire le MODBUS RTU dans les protocoles de niveau supérieur (basés sur le serveur) OPC UA, MQTT et BACnet IP

RS485-Repeater_o_S

Répéteur RS485

pour augmenter le nombre de participants RS485 par segment RS485

LAN_Kabel_u_Bolt_o_S_k1

Passerelle transparente

pour la connexion avec les appareils SPS/DDC qui ne prennent en charge que le protocole MODBUS TCP.

"Ventilateurs EC centrifuges pour unités de ventilation à filtre"




Des dispositifs propres et écoénergétiques pour la technologie des salles blanches
