Filtrační ventilátory v čistých prostorách

Více než jen pohyb vzduchu

Požadavky na filtrační ventilátory v technologii čistých prostor jsou značné

Speciální pokoje jsou na ně kladeny zvláštní požadavky. V čistých prostorách to znamená čistý vzduch s vysokou rychlostí výměny vzduchu, dostatečným tlakem, přesnou regulací teploty a vlhkosti a kvalitou vzduchu, která je vždy konzistentní. K dosažení tohoto cíle jsou zapotřebí výkonné ventilační systémy (jednotky ventilátorů).

Jednotky ventilátorů s filtrem se používají k zásobování výrobních a plnicích zařízení ultračistým vzduchem. Používají se hlavně ve stropních systémech v čistých prostorách, v továrnách na výrobu třísek, v zařízeních na plnění lahví nebo lisování plastů, ve farmaceutickém průmyslu a v technologii mikrostruktur. Tyto aplikace potřebují vše, aby dokonale spolupracovaly se spolehlivými a odolnými ventilátory.

Tyto jednotky tvořené filtrační technikou a ventilátorem zajišťují požadovaný režim recirkulace vzduchu. Zabraňují také kontaminaci vzduchu a poškození nebo poškození při výrobě citlivých produktů. Kromě toho jsou FFU ebm-papst extrémně tiché a splňují přísné podmínky ochrany proti hluku pro výrobu v čistých prostorách.

Nejlepší výkon v každém detailu

ProdDetails_Test

Vysoce výkonné oběžné kolo

Vysoká účinnost

  • Aerodynamicky optimalizované
  • Profilovaná geometrie kotouče pro maximální efektivitu

Tichý provoz

  • O 6 až 7 dB nižší emise hluku, než je průmyslový standard

Optimální materiály

  • Vysoce výkonné oběžné kolo z odolného plastového kompozitního materiálu
  • Kompatibilní s čistými prostory
  • Požární třída HB nebo 5 VA podle UL94
  • Alternativně s hliníkovým oběžným kolem

Deska konektorů

Snadné připojení

  • 2 x síťová zásuvka RJ45, možnost použití síťových kabelů CAT5
  • Napájení přes zástrčku Wieland GST 18/3
  • Verze s vestavěným síťovým vypínačem a bez něj

Rychlé informace

  • 2 x LED diody pro signalizaci stavu

Greentech EC motor

Vysoká účinnost

  • Vysoká energetická účinnost a nízké tepelné zatížení

Bezkonkurenčně kompaktní

  • Oběžné kolo namontované přímo na rotoru

Měkká komutace

  • Patentovaný proces pro tichý a efektivní provoz
  • Vysoká, akusticky nepostřehnutelná frekvence cyklu

Dlouhá životnost

  • Bezuhlíková komutace
  • Izolovaný ložiskový systém zabraňující proudům ložisek
  • Bezúdržbová ložiska
  • Provozní trvanlivost ložiska L10h > 100 000 h díky
  • motor je dobře chlazen v proudu vzduchu a nízký ohřev motoru při Tu 23 ° C a jmenovité množství vzduchu FFU

Lze použít po celém světě

  • Široký napěťový vstup s aktivní PFC

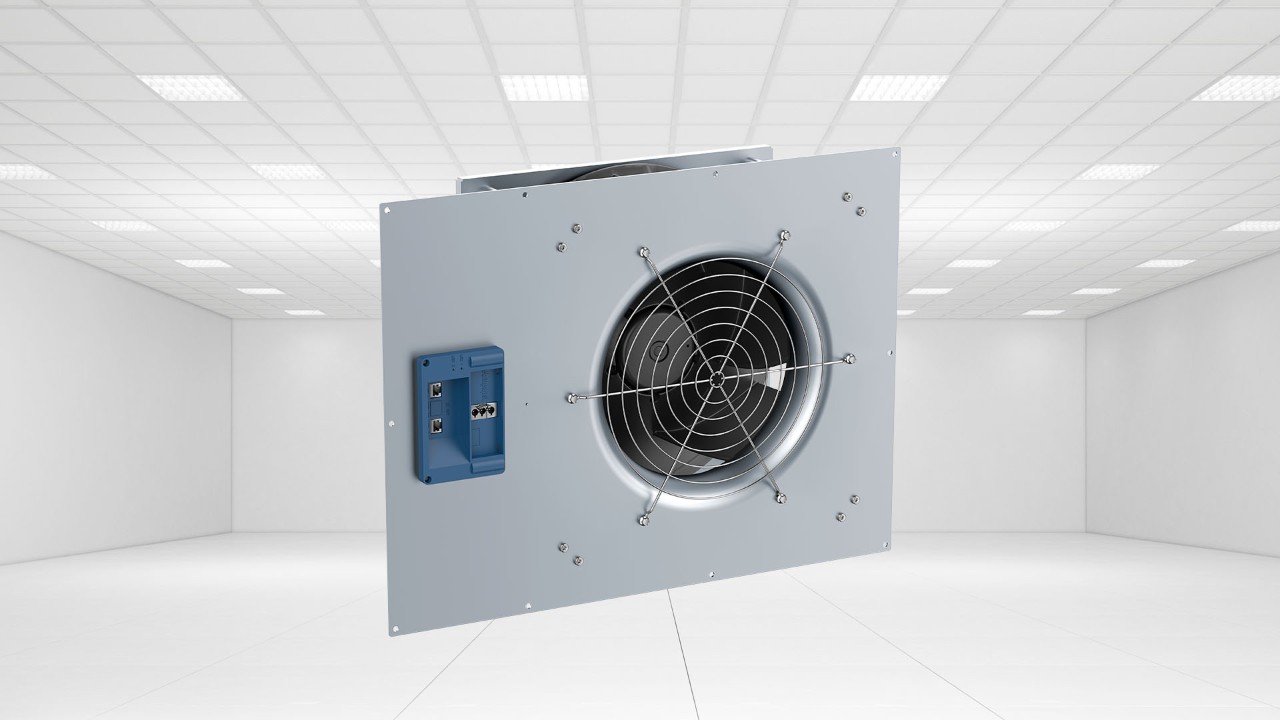

Instalační modul ventilátoru

Snadná montáž

  • Systémy připravené k okamžitému připojení, které jsou testovány ve výrobě:
  • EC odstředivé oběžné kolo s deskou kabelu a konektoru

nebo

  • Plně sestavený instalační modul ventilátoru včetně desky trysky, nosné desky motoru, 4 profilových vzpěr a ochranné mřížky, jak je znázorněno na obrázku

Jaké řešení FFU byste chtěli?

Ať už analogové nebo digitální, naše různá rozhraní činí každé připojení jednoduché, bezpečné a rychlé.

MODBUS / 0-10 V kombinovaný vstup pro digitální nebo analogové ovládání s MODBUS RTU nebo potenciom-eter

U ventilátorů s MODBUS/0–10 V lze změnit zdroj nastavené hodnoty z 0–10 V (tovární nastavení) na MODBUS RTU. Tuto řadu lze ovládat jak (analogovým) signálem 0–10 V, tak MODBUS (digitální).

  • Možnost regulace otáček potenciometrem nebo libovolným zdrojem 0–10V, např. kon-rollerem laminárního proudění
  • Vzdálené dotazování libovolného senzoru 0–10V (např. tlaku) připojeného k analogovému vstupu 0–10V ventilátoru
  • Nastavení rychlosti pomocí libovolného masteru MODBUS RTU
dia_connect-modbus-analog

Funkce automatického adresování MODBUS / DCI pro čisté prostory

Ventilátory s rozhraním MODBUS/DCI lze adresovat napěťovým signálem 15 V/24 V DC (init pin na pinu 8 zástrčky RJ45).

Pouze jednotka aktivovaná pinem Init naslouchá zprávám odeslaným na slave adresu 247 a přijímá novou MODBUS adresu zapsanou hlavním řízením na tuto adresu 247. Po úspěšném vyřešení jednotky se zapne stejnosměrné relé a init pin 15 V/24 V se přepošle dalšímu modulu ventilátoru v řetězci.

Tento ventilátor se nyní aktivuje hardwarovým signálem (Init pin) a adresování pokračuje, jak je popsáno výše.

dia_connect-modbus-dci
EC-Control

ES kontrola

EC-Control pro parametrizaci a monitorování malých čistých prostor

ebm_11_usb_relaisbox_o_S

USB-Relé-Box

USB reléový box pro digitální skupinové ovládání a skupinový alarm displej

usb_perspektive_schatten_o_S

USB-RS485

USB RS485 subinterface STIXL od Hjelmslund

IMG_3_freigestellt_o_S

Ruční terminál od vbk

Ruční terminál od vbk s podporou ebmBUS a MODBUS

IMG_2650-3_und_2682_2_o_S

Řešení pro monitorování a řízení

Řešení monitorování a řízení, nástěnná jednotka nebo vestavěná skříň od společnosti vbk

ACC8_und_ACF200_o_S

Oblastní kontrolér ACF300 a regulátor prostředí ACC8

Oblastní řídicí jednotka ACF300 a regulátor prostředí ACC8 s připojením BMS od společnosti AirCare

LAN_Kabel_ret_o_S

Wachendorff / Weintek IoT-Gateway

Wachendorff/Weintek IoT brána pro překlad MODBUS-RTU do vyšších (serverových) protokolů OPC-UA, MQTT a BACnet IP

RS485-Repeater_o_S

RS485-Repeater

Opakovač RS485 pro rozšíření počtu zařízení RS485 na segment RS485

LAN_Kabel_u_Bolt_o_S_k1

Transparentní brána

• Transparentní brána pro připojení k SPS/DDC zařízením, která podporují pouze MODBUS TCP.

» EC radiální ventilátory pro ventilátorové filtrační jednotky «


Elegantní energeticky úsporná řešení pro aplikace v čistých prostorách
